Opis

Podstawą działania złącza rtęciowego jest hydrodynamiczne połączenie elektryczne oparte na przewodzącym słupie rtęci. Podczas pracy wirnik obraca się względem stojana, lecz przewodzenie prądu odbywa się poprzez warstwę ciekłego metalu, co eliminuje klasyczne zużycie mechaniczne występujące w stykach szczotkowych. Taki układ gwarantuje:

• ciągły, bezprzerwowy kontakt elektryczny,
• stałą i niską rezystancję połączenia (rzędu mikroohmów),
• brak iskrzenia oraz minimalne zakłócenia sygnału nawet przy wysokich prądach.

Cechy charakterystyczne:

• Bardzo niska rezystancja kontaktowa i brak wahań napięcia.
• Stabilna transmisja sygnałów pomiarowych, analogowych i cyfrowych.
• Wysoka niezawodność – brak zużycia szczotek, minimalne drgania sygnału.
• Cicha praca, brak iskrzenia.
• Długowieczność – idealne do pracy ciągłej lub aplikacji wymagających bezprzerwowego działania.

Ograniczenia i środki ostrożności:

Ponieważ zawierają rtęć należy zapewnić odpowiednie warunki utylizacji po zakończeniu eksploatacji. Zakres temperatur pracy jest ograniczony (typowo od –40 °C do +60 °C).

Wersja bezrtęciowa – złącze galowe

W odpowiedzi na wymagania środowiskowe oraz przepisy ograniczające stosowanie rtęci, oferujemy również złącza obrotowe w wersji bezrtęciowej, w których tradycyjny nośnik prądu – ciekła rtęć – został zastąpiony płynnym galem.
Płynny gal, podobnie jak rtęć, zapewnia bardzo niską rezystancję kontaktową, stabilne przewodzenie oraz bezprzerwową transmisję sygnałów i mocy, jednak jest całkowicie nietoksyczny i zgodny z dyrektywą RoHS.
Dzięki zastosowaniu galu złącza te zachowują wszystkie zalety technologii ciekłometalowej – wysoką niezawodność, cichą pracę i długą żywotność – przy jednoczesnym pełnym bezpieczeństwie dla użytkownika i środowiska.

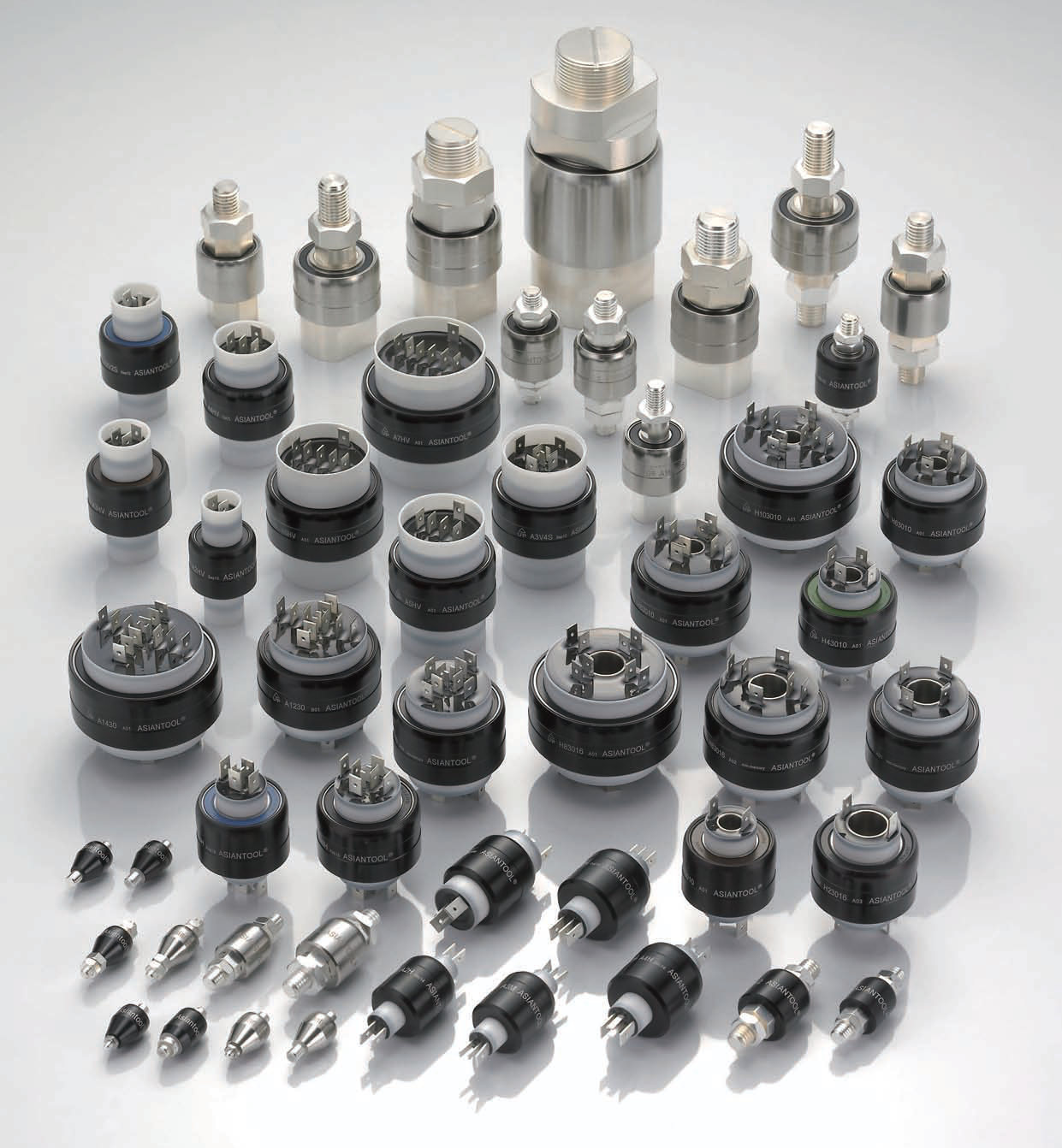

Serie:

jednostykowe, wielostykowe, wysokonapięciowe, z otworem, z przewodami, bezrtęciowe jednostykowe, bezrtęciowe wielostykowe, bezrtęciowe wysokonapięciowe, bezrtęciowe z otworem
